DTC Error Ducati im Christbaummodus

[mabou950]

Nun, nachdem die Ducati nun nach dem ersten Starten binnen 4 Sekunden das Jahr übersprungen hat und direkt auf Weihnachten in den Christbaummodus umgestellt hat, war die Stimmung nicht so gut. 😅

Bike: Hyper 950, 2022, HYM22

Jedenfalls zur Schilderung des Hergangs:

Ducati gestartet, welche super ansprang aber nach 4 Sekunden abgestellt hatte und in den Fehlermodus ging. DTC-Error, alles blinkte, Motorlampe an, DQS, DTC, DWC etc auf Error und Lüfterlauf. Fehlerverhalten war auch nach mehrminütigem Batterieabklemmen noch stehend. Im weiteren Verlauf war im in Fahrtrichtung links Sicherungskasten die F5/20A Sicherung durch. Ein Austausch hat zum erneutem Kurzschluss geführt. Hat richtig geleuchtet und geknallt. Fehler weiterhin stehend.

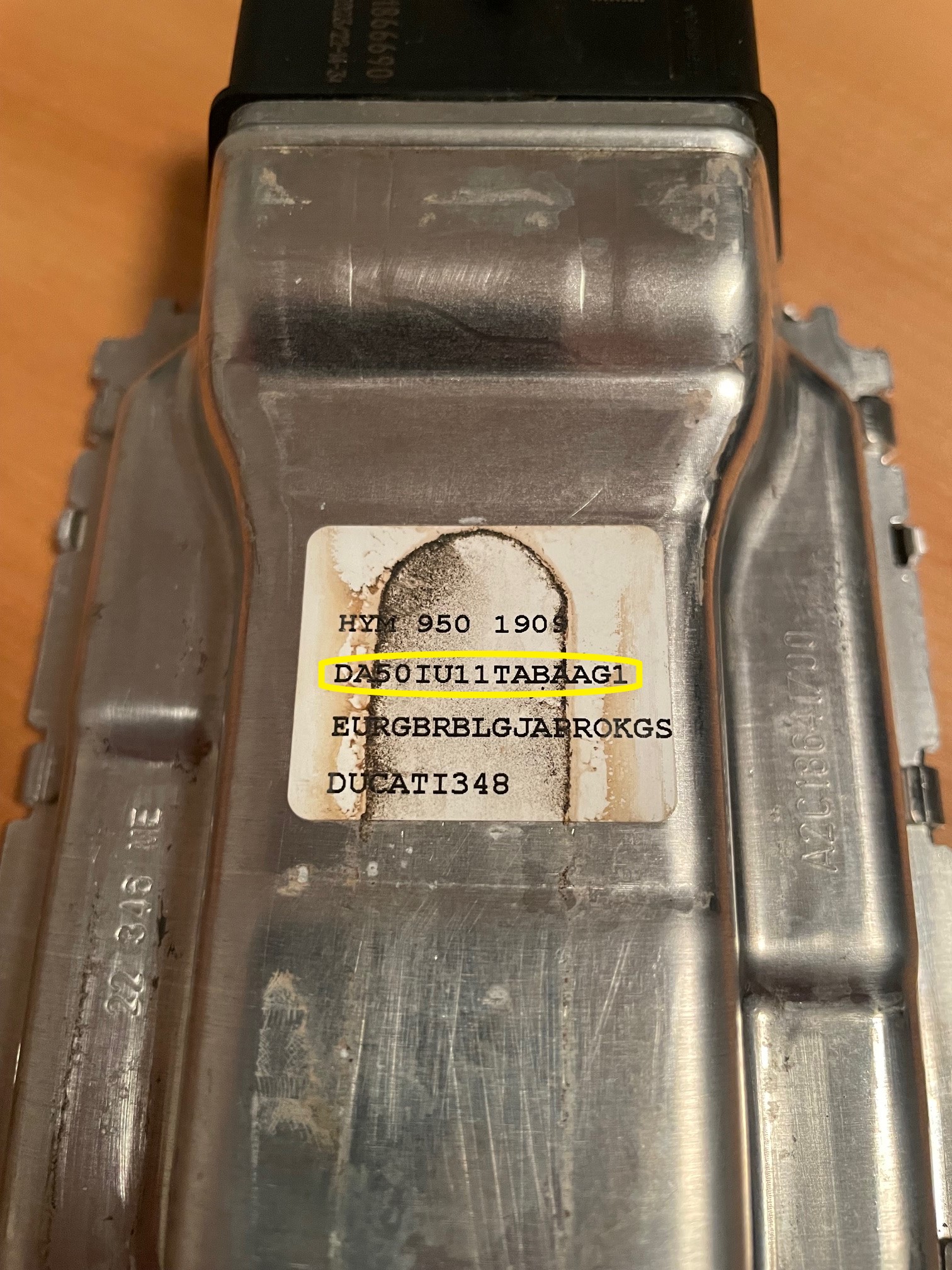

Massnahmen: Stromlaufplan herangeführt, um den Kreis und die Fehlerquelle einzugrenzen. Lastrelais abgeklemmt und die Verbraucher wie Einspritzdüsen, Zündspulen, Lamdasonden, QS, Seitenständer, Purge-Ventil und vieles mehr dann sukzessiv isoliert und gemessen. Keine Chance jedoch, den Masseschluss ausfindig zu machen. Angekommen am Stecker der ECU(61) stellte sich heraus, das zum Einen die Pinbelegung nicht mehr mit dem Stromlaufplan übereinstimmte, als auch, dass Folge dessen die Lastader BN-W „Load“ sich mit der einzelnen Verzweigungen anderer Stränge hier aufteilen und der Masseschluss dort liegt.
Letzten Endes dann noch ein paar weitere Verbraucher getrennt und gemessen, aber ohne weiteren Aufschluss. Nachdem dann der korrekte Stormlaufplan nicht griffbereit war, ging dann meine Motivation gegen Null , weshalb ich dann das Bike in den Transporter und in die Werkstatt überführt hatte.

Auflösung folgt.

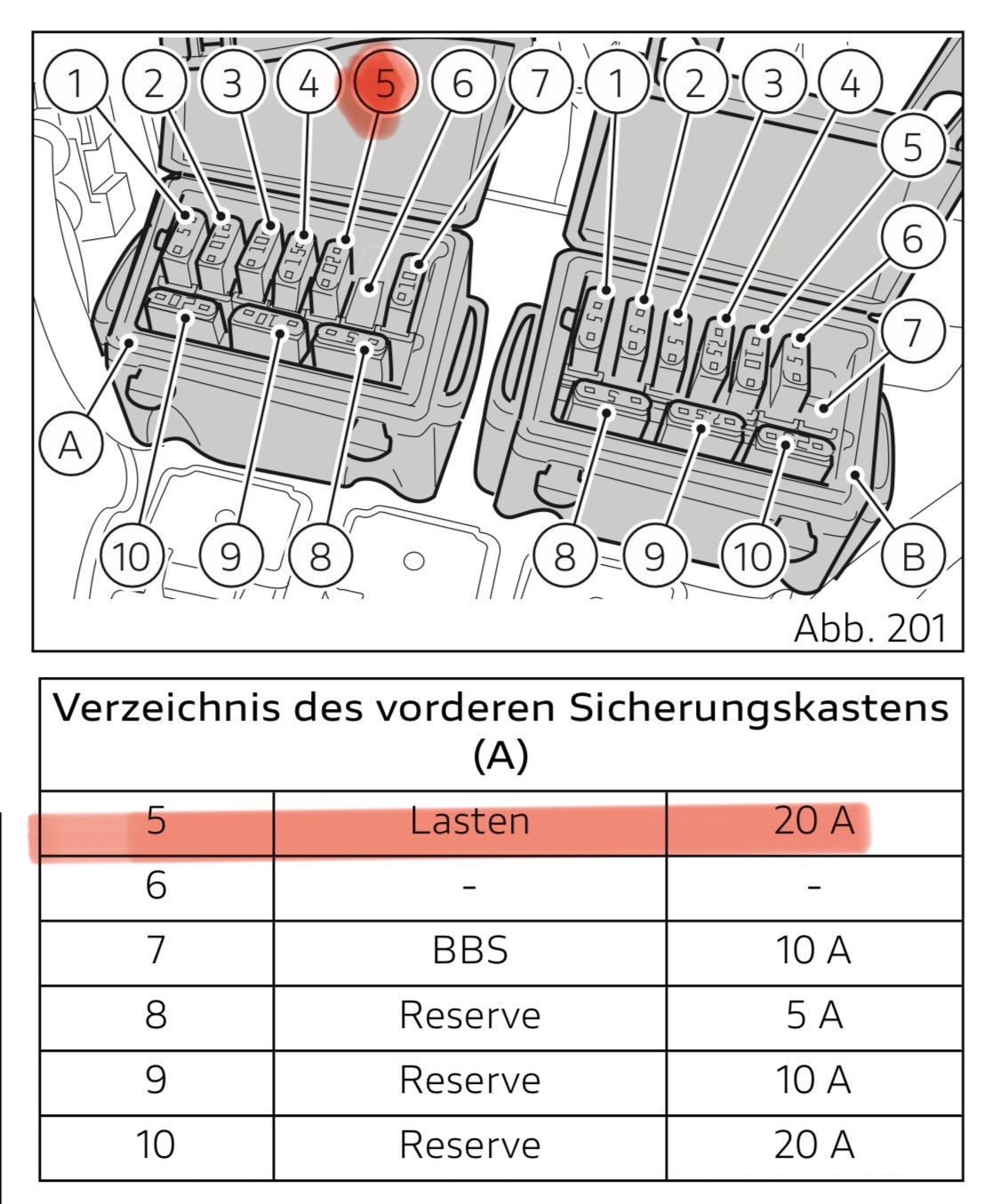

Sicherung F5: (Achmet‘s Schilderung nach: „Machen Ducati offen, plötzlich bzzz - kein Licht, warum?!) 😅😅😅

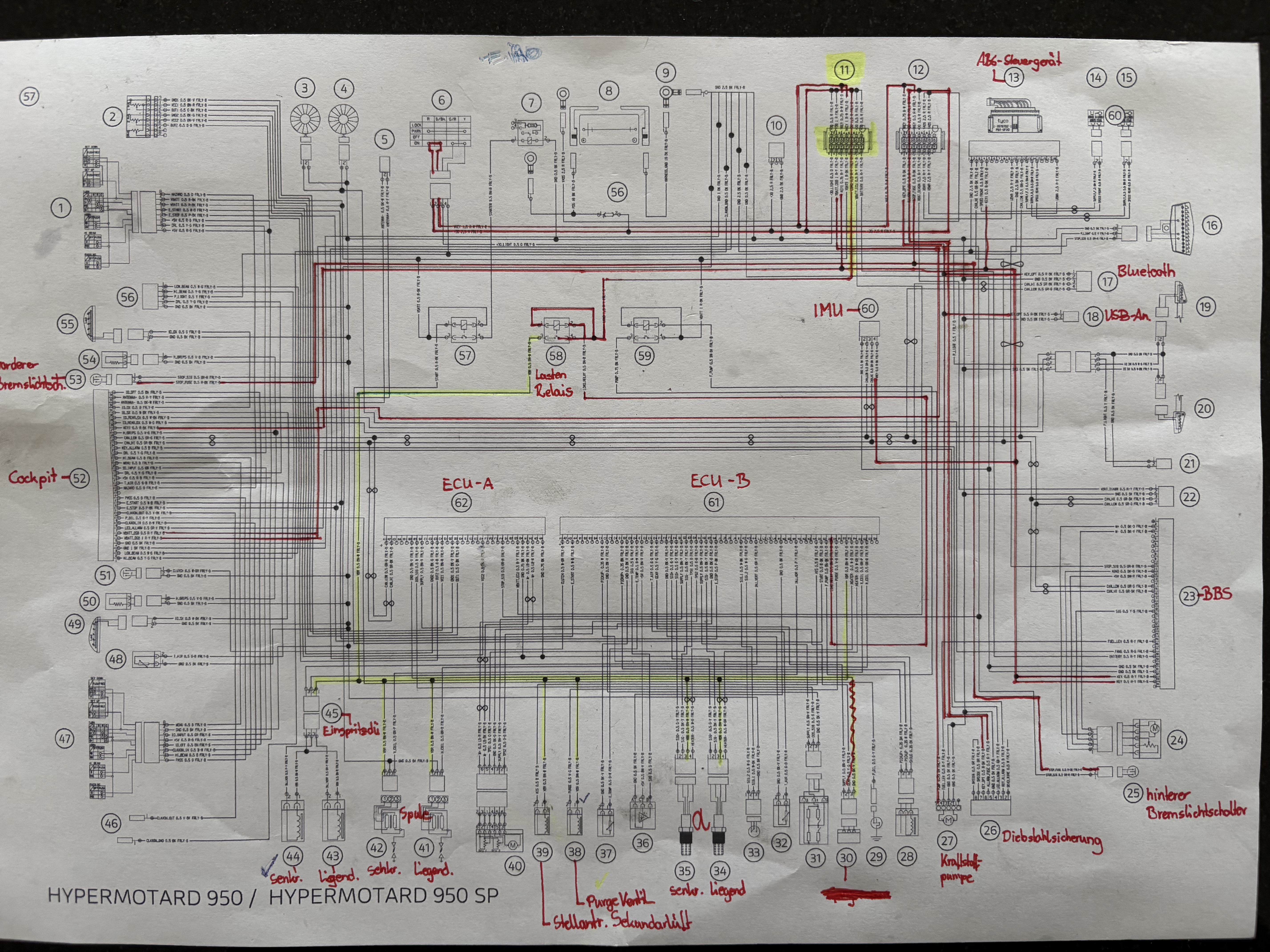

Stormlaufplan: nicht ident mit HYM22!
Sicherungskasten (11) hat an POS. 6 eine Sicherung mehr. Die HYM 22 hat diese nicht.



Edited Sunday at 08:12 AM by mabou950
